衬塑钢管与涂塑钢管的区别
发布时间:2018/4/2 10:23:29   信息来源:   浏览量:1504

产品篇

一、定义、分类和术语

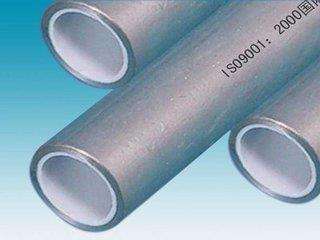

1、衬塑钢管


1.1、定义:衬塑钢管是以钢管为基管,内外表面经过处理,外镀锌加烤漆或喷漆,内衬聚乙烯塑料或其他内衬防腐层的钢塑复合产品。

1.2、分类:衬塑钢管分冷水衬塑钢管、热水衬塑钢管、滚塑衬塑钢管。

1.3、内衬塑料:聚乙烯(PE)、耐热聚乙烯(PE-RT)、交联聚乙烯(PE-X)、聚丙烯(PP-R)硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C

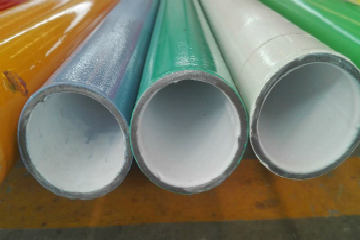

2、涂塑钢管

2.1 定义:涂塑钢管是以钢为基管,以塑料粉末为涂层材料,在其内、外表面熔融涂覆上一层塑料层,或其他材料防腐层的钢塑复合产品。

2.2分类:涂塑钢管根据涂层材料的不同分为聚乙烯涂层钢管和环氧树脂涂层钢管。

2.3涂塑材料:聚乙烯粉末和环氧树脂粉末。

二、产品标示

1、衬塑钢管

1.1 、冷水用衬塑钢管代号SP-C

1.2 、热水用衬塑钢管代号SP-CR

1.3 、冷水用外覆衬塑 钢管代号PSP-C

1.4 、热水用外覆塑衬塑钢管代号PSP-CR

2、涂塑钢管


2.1、聚乙烯涂层钢管代号SP-T-PE

2.2、环氧树脂涂层钢管代号SP-T-EP

三、产品工艺

1、衬塑钢管

1.1、衬塑工艺:钢管前处理后,在塑料管的外壁上均匀地涂抹上胶粘剂,然后放在钢管内使其膨胀而形成的钢塑复合产品。

1.2、滚塑工艺:钢管前处理后进行加热,在钢管旋转的同时,把聚乙烯粉末均匀地滚撒在内壁上,然后进行固化处理而形成的钢塑复合产品。

2、涂塑工艺: 钢管前处理后进行加热,进行高速涂塑处理,然后进行固化处理而形成的钢塑复合产品。

四、执行标准

1、衬塑钢管

1.1给水衬塑钢管应符合CJ/T136标准的要求。

1.2、外覆塑层与钢管之间的胶粘剂应符合SY/T0413对胶粘剂的要求。

1.3内衬聚乙烯(PE)钢管的内衬塑料应符合GB/T13663对塑料的要求。

1.4内衬耐热聚乙烯(PE-RT)钢管的内衬塑料应符合CJ/T175对塑料的要求。

1.5内衬交联聚乙烯(PE-X)钢管的内衬塑料应符合GB/T18992.2对塑料的要求。

1.6内衬聚丙烯(PP-R)钢管的内衬塑料应符合GB/T18742.2对塑料的要求。

1.7内衬硬聚氯乙烯(PVC-U)钢管的内衬塑料应符合GB/T10002.1对塑料的要求。

1.8内衬氯化聚氯乙烯(PVC-C)钢管的内衬塑料应符合GB/T18993.2对塑料的要求。

1.9基管为直缝焊管的应符合GB/T3091对基管的要求。

1.10基管为无缝焊管的应符合GB/T8163对基管的要求。

1.11基管为螺旋缝埋弧焊管的应符合SY/T5037对基管的要求。

2、涂塑钢管

2.1给水涂塑钢管应符合CJ/T120标准的要求。

2.2聚乙烯粉末的性能应符合CJ/120标准的要求。

2.3环氧树脂粉末的性能应符合CJ/T120标准的要求。

2.4基管为直缝焊管的应符合GB/T3091对基管的要求

2.5基管为无缝焊管的应符合GB/T8163对 基管的要求。

2.6基管为螺旋缝埋弧焊管的应符合SY/T5037对基管的要求。

型号规格

1、衬塑钢管适用于公称通径不大于500mm的给水衬塑钢管。

2、涂塑钢管适用于公称通径不大于1200mm的给水涂塑钢管。

六、连接方式

1、衬塑钢管

1.1法兰连接应符合GB/T9119标准的要求。

1.2沟槽连接应符合GB5135.11标准的要求。

2、涂塑钢管

2.1法兰连接应符合GB/T9119标准的要求。

2.2沟槽连接应符合GB5135.11标准的要求。

2.3丝扣连接应符合GB/T7306.1标准的要求。

七、外防腐

1、基管外防腐为热镀锌的应符合GB/T3091标准的要求。

2、基管外防腐为涂塑的应符合CJ/T120对涂塑层的要求。

3、基管外防腐为外覆塑的应符合SY/T0413对外覆塑层的要求。

八、塑层和涂层厚度

1、衬塑钢管塑层厚度应符合CJ/T136标准对塑层厚度的要求。

2、涂塑钢管涂层厚度应符合CJ/T120标准对涂层厚度的要求。

九、性能

1、涂塑钢管塑层性能

1.1、 结合强度:冷水用衬塑钢管的钢与内衬塑之间结合强度不应小于0.3Mpa(30N/cm²);热水用衬塑钢的钢与内衬塑之间结合强度不应小于1.0Mpa100N/cm²)。

1.2 、外覆层剥离强度:要求剥离强度不应小于0.35Mpa35N/cm²)。

1.3 、外防腐性能:采用镀锌后烤漆或喷漆的产品,常温下在3%(重量比)氯化钠水溶液中浸泡24小时,外观应无腐蚀发白、剥落、起皱。

1.4 、压扁试验:衬塑钢管经压扁管外径的1/3后不发生裂痕,钢与塑之间不发生离层现象。

2、涂塑钢管涂层性能

2.1、针孔试验:涂塑钢管内表面用电火花检测仪检测,无电火花产生。

2.2、附着力:聚乙烯涂层附着力不应小于30N/10mm;环氧树脂涂层附着力为1~3。

级。

2.3、压扁试验:聚乙烯涂层钢管压扁管外径的2/3、环氧树脂涂层钢管压扁管外径的4/5后不发生裂痕,钢管与涂层之间不发生剥离现象。



安装篇

一、安装施工

1、衬塑钢管

1.1衬塑钢管在施工安装的过程中,不能因施工技术变更而现场对衬塑钢管进行切割。增加施工难度和费用。

1.2衬塑 钢管现场施工不能提前预制,延长施工时间。

1.3衬塑钢管会产生缩径现象(相对而言),会增加管道系统的设计压力。

1.4衬塑钢管因内衬塑比较厚,相对比较耐磨。

2、涂塑钢管

2.1、涂塑钢管可以根据施工现场需要,任意切割长度,切断后经修补可以继续使用。

2.2、涂塑钢管可以在施工现场提前预制。

2.3、涂塑钢管不会因涂层而产生缩径现象。

维保篇

衬塑钢管和涂塑钢管在施工完毕后,或后期的维护保养方面,都可以满足业主的需求。管材及配件充足适量,维修方便,并可以再不停止管道系统运行的情况下,快速更换管道及配件。
